Máquina de laminação de cone 8x1500

máquina de laminação de cone

1，Nome do modelo da máquina

número do modelo: Máquina de laminação de cone 8x1500

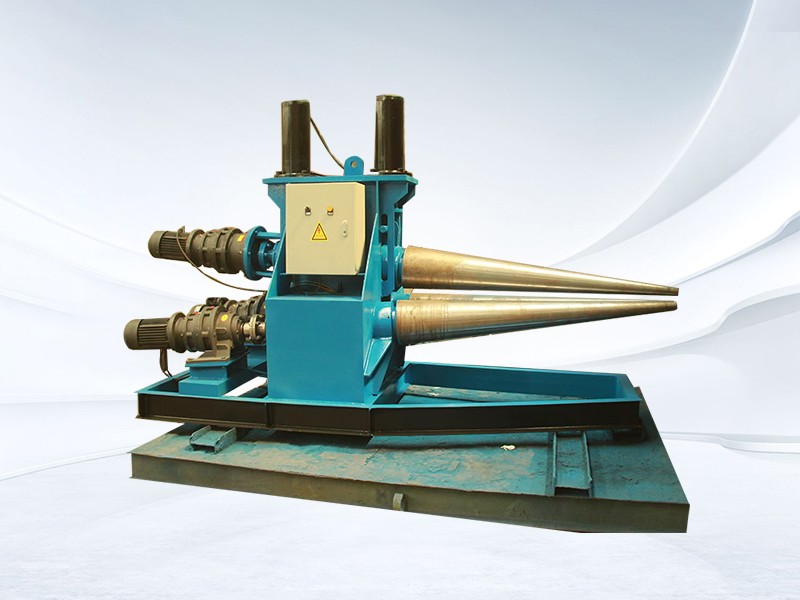

Fotos (apenas para referência)：

Introdução à máquina

Essa máquina é do tipo de ajuste ascendente simétrico de três rolos, usada para laminação de peças cônicas, com espessura máxima de 8 mm de chapa metálica, em temperatura ambiente, a máquina de laminação de chapas pode ser laminada em uma chapa metálica cônica. Devido ao uso do corpo do bastão cônico, para resolver o problema de sincronização entre as duas extremidades do cabeçote, ele pode ser grande e pequeno, evitando efetivamente arranhões na chapa. A elevação de ambas as extremidades é controlada pela válvula solenoide hidráulica, que é rápida e conveniente de usar. É um dos principais equipamentos importantes na fabricação de caldeiras, petroquímicos, cimento, grãos, máquinas de petróleo e outros equipamentos. Esse equipamento tem as vantagens de uma estrutura simples, compacta, fácil de usar e operar e de alta eficiência.

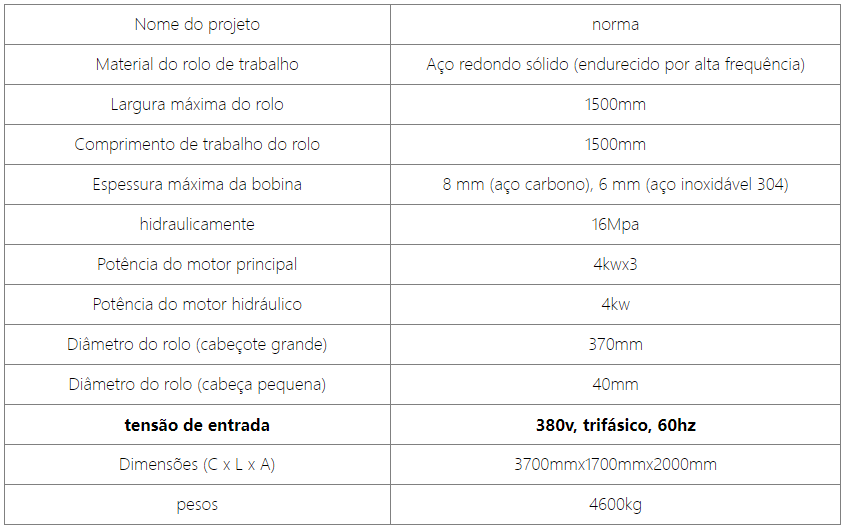

2,  Parâmetros principais

3，Padrões de projeto e aceitação

3-1、JB/T8796-1998 Precisão da máquina de laminação de chapas

3-2、JB/T3185.1-1999 Condições técnicas da máquina de laminação de chapas de três rolos de pequeno e médio porte

3-3、JB/T8797-1998 Tipo e parâmetros básicos da máquina de laminação de chapas de pequeno e médio porte

3-4、JB/T1829-1997 Condições técnicas gerais para máquinas de forjamento

3-5、GB/T7120-1997 Condições técnicas de segurança mecânica

3-6、JB/T5994-1992 Condições técnicas gerais para montagem

3-7, GB/T5226.1-1996 Condições técnicas gerais para máquinas industriais e equipamentos elétricos

3-8, JB9971-1999 Limites de ruído da máquina de laminação de placas de três rolos

3-9、JB/IQ4000.5 Condições técnicas gerais para peças fundidas

3-10、JB/T5946-1991 Condições técnicas gerais para revestimentos

3-11、GB16754-1997 Princípios de projeto de parada de emergência de segurança mecânica

4, Estrutura principal

Principais componentes da máquina

Os rolos de eixo são as peças principais da máquina de laminação de chapas, usando 45#.

A estrutura é dividida em estrutura esquerda e direita, cada uma usando soldagem de chapa de aço.

A energia principal é acionada por um redutor motorizado.

O braço superior adota uma estação de bomba integrada para fornecer energia por meio de dois cilindros hidráulicos.

5、Operação e uso da máquina

Ao usá-lo, basta encher o equipamento com óleo, colocar a folha cortada nele, ligar a bomba de óleo e pressionar o botão de partida para operá-lo. requirements are met.

6，Anticorrosão e descalcificação de equipamentos
